Non VO im Quadrat 24 Mär 2021 07:56 #1

  • Lex Verkuijl
  • ( Supermoderator )
  • OFFLINE
  • Moderator
  • Beiträge: 4720
  • Dank erhalten: 2848
Ich habe ein kleines Projektchen gestartet, das ist abet total asserhalb der Grenzbedingungen für diese Forum...



Soll ich das hier posten? :unsure:
Gruss, Lex
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 09:03 #2

  • Jenjen
  • ( Benutzer )
  • OFFLINE
  • APBA-Member
  • Beiträge: 175
  • Dank erhalten: 158
Hi Lex!

Blöde Frage! :)

Ja klar! Ich bin immer gespannt, neugierig und voller Bewunderung was Du so auf die Beine stellst. :verbeug:

Meinetwegen: Her damit!!! :glotz: :sofa: :glotz:

Jenjen
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 09:17 #3

  • tika
  • ( Benutzer )
  • OFFLINE
  • Class A Hydro Racer
  • Beiträge: 2349
  • Dank erhalten: 1261
:idee2: vielleicht findet sich jemand, der einen Motor für seinen AB braucht... :bibber:
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 10:05 #4

  • Kay_01
  • ( Administrator )
  • OFFLINE
  • Administrator
  • Beiträge: 1481
  • Dank erhalten: 1215
Lex Verkuijl schrieb:

Soll ich das hier posten? :unsure:

Ach nöö, lass mal. Dann muss ich wieder lesen und begeistert sein. Technik ist eh nicht mein Ding. :schwimm:


Man Lex, was für eine Frage. :woohoo: Wann läuft der Prototyp?

Viele Grüße, Kay
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 13:09 #5

  • Floh
  • ( Benutzer )
  • OFFLINE
  • Class B Hydro Racer
  • Beiträge: 2577
  • Dank erhalten: 1350
Ein V8, ich setze mich mal dazu und freue mich schon auf das Modell, in das er eingebaut wird :sofa: :popcorn:
Viele Grüße Rolf (Floh)

einmal täglich über 200 km/h
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 15:33 #6

  • Lex Verkuijl
  • ( Supermoderator )
  • OFFLINE
  • Moderator
  • Beiträge: 4720
  • Dank erhalten: 2848
OK, OK, ihr habt mich überzeugt! :) :super: :mrgreen:

Dan werde ich mal beim Anfang starten. Ich habe also die Idee um einen V8 zu bauen, angetrieben von Solinoids. Also Magnetsulen als Cilinder und Eisenkerne als Kolben. Ein Forbild ist dieser, aber es sind fiel davon auf YouTube zu finden:

YouTube V8 Solenoid Engine (Auch ein 'made in Holland')

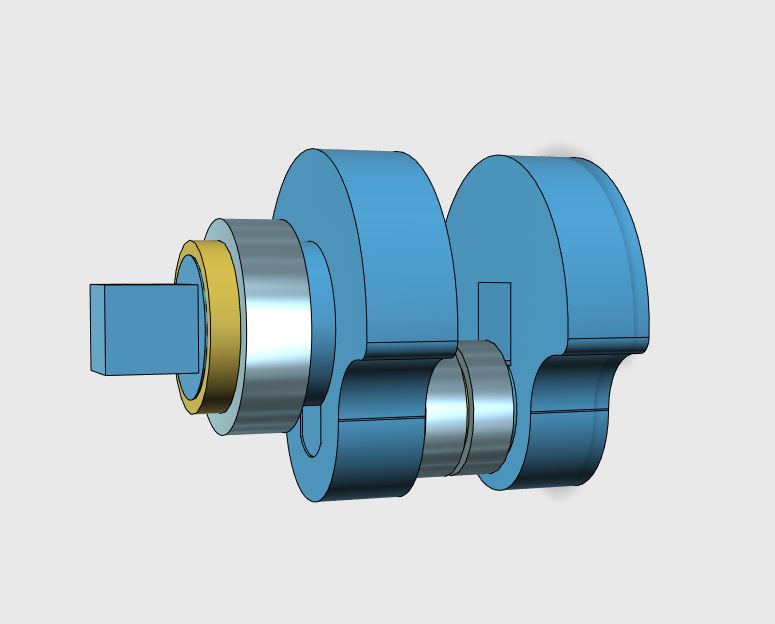

Dazu habe ich mich erstmal ans CAD gesetzt um die Kurbelwelle zu zeichnen, damit ich wusste was zu ordern war



Ob eine in PLA+ gedruckte Kurbelwelle standhalten wird muss sich noch erweisen, aber die Teile sind wenigstens so gross wie möglich überdimensioniert. Damit habe ich dann die Kogellager, Solenoids und einige Elektronikbauteile geordert.

Nach ein wenig Copy-Paste, und 90 Grad verdrehung ist die Kurbelwelle im CAD fertig. Hier im Bild noch mit schön nach einander angeordnete Zapfen, es soll aber eine Crossplane Welle werden.



Etwas weiter gezeichnet ist auch die Lagerhalterung entstanden, jetzt auch mit der Kurbelwelle in Crosslinkzusammenstellung.



Sammt Schwungrad und Hall-Sensor gehäuse. Das anfeuern der Solenoids will ich durch ein Arduino übernehmen lassen, das durch Hall-Sensoren die Kurbelwellenposition ermitteld bekommt, und mit MOSFET Endstufen den Strom für die Spulen schaltet.

Der ganze Motor so in-etwa fertig



Nächstes Posting dann mit den ersten Druckteile.
Gruss, Lex
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 20:15 #7

  • Floh
  • ( Benutzer )
  • OFFLINE
  • Class B Hydro Racer
  • Beiträge: 2577
  • Dank erhalten: 1350
Lex, das wird super :super: Ich habe so einen Motor heute zum ersten Mal gesehen. Ich glaube aber nicht, dass du damit ein Boot antreiben kannst.
Viele Grüße Rolf (Floh)

einmal täglich über 200 km/h
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 20:33 #8

  • Lex Verkuijl
  • ( Supermoderator )
  • OFFLINE
  • Moderator
  • Beiträge: 4720
  • Dank erhalten: 2848
Es soll ein funktionierendes Standmodell werden. Als Antrieb sind diese Dinger unheimlich inefficiënt. Wenig kraft bei hohen stromverbrauch und gewicht.
Gruss, Lex
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 21:10 #9

  • Kay_01
  • ( Administrator )
  • OFFLINE
  • Administrator
  • Beiträge: 1481
  • Dank erhalten: 1215
Lex Verkuijl schrieb:

...Als Antrieb sind diese Dinger unheimlich inefficiënt...

...Wenig kraft bei hohen stromverbrauch und gewicht...


Klingt nach einem perfekten Antrieb für die Boote Deiner Jungs :hops:
Der Administrator hat öffentliche Schreibrechte deaktiviert.

Non VO im Quadrat 24 Mär 2021 21:24 #10

  • Lex Verkuijl
  • ( Supermoderator )
  • OFFLINE
  • Moderator
  • Beiträge: 4720
  • Dank erhalten: 2848
Kay, keep on dreaming! :rofl: :pogo:
Gruss, Lex
Der Administrator hat öffentliche Schreibrechte deaktiviert.
